200 мм. Две оси 3 сенсора Электро-оптическая капсула для наблюдения и распознавания

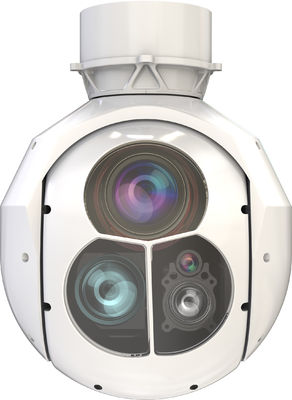

Этот EO Pod представляет собой двухосевое, двухкадровое устройство, оснащенное встроенной телекамерой с 30x непрерывным оптическим зумом, инфракрасным изображением, охлажденным в середине волны, и лазерным иллюминатором.Он включает в себя интегрированные модули противозадержки.QG-200T в основном используется в приложениях наблюдения, таких как визуализация, обнаружение, позиционирование, направление, отслеживание,и распознавание наземных объектовЕго конструкция отвечает широкому спектру операций, включая инспекцию линии, расследование аварий, аварийное реагирование, сбор доказательств правоохранительных органов,а также борьба с терроризмом и беспорядками.

Параметр 2 оси 3 датчиков Электрооптическая капсула для наблюдения и распознавания объектов



Серво		Телевидение
Диапазон курса N×360°		Группа	00,4 мкм ≈ 0,9 мкм
Диапазон наклона -120° ≈ 40°		Соотношение разрешения	1920×1080
постоянство в точности ≤100urad ((2°/1Hz,1°/2Hz частотное колебание)		Фокальная длина	F=4,3 ∼129 мм
Угловое измерение Точность ≤ 1 мrad		Угол обзора	630,7° ≈ 2,3°
Угловая скорость ≥ 60°/с		Оптический зум	30X
Угловое ускорение ≥ 150°/с2		Диапазон обнаружения	Человек 6 км, автомобиль 15 км.
Отслеживание одного объекта		Расстояние распознавания	Человек 2 км, транспортное средство 8 км.
Цель Тип общих целей		IR
Скорость отслеживания ≥32 пикселя/кадр		Группа	3μm5μm
Скорость обновления кадров ≥ 50 FPS		Время охлаждения	≤6 мин
Отслеживание множества объектовn		Соотношение разрешения	640×512
Объект Тип человека, транспортного средства, судов, самолетов		Пиксели	15 мкм
Отзыв ≥ 90%		Фокальная длина	40 ≈ 220 мм зум/F4.0
Точность ≥ 80%		Угол поля обзора	130,75° ≈ 2,5°
Минимальный размер цели 32×32 @1080P		Диапазон обнаружения	Человек 4,6 км, транспортное средство 20,0 км
Целевое количество отслеживания ≥ 20		Расстояние распознавания	Человек 1,1 км, автомобиль 5,0 км
Уровень перехода отслеживания ≤15%		Лазер Диапазон Поисковик
Скорость перехода отслеживания ≥20FPS		Группа	1064 нм
Размер интерфейса		Энергия импульса	40 мДж
Размер ≤ Φ200mm×260mm		Диапазон действия	300м8000м
Масса ≤ 5,5 кг		Точность диапазона	± 5 м
Силовое питание	18°32VDC ((с возможностью защиты от пиков и перенапряжений)	Метод и схема кодирования освещения	Точный частотный код с длительностью одного освещения не менее 25 секунд (кодирование может быть установлено).
Потребление 20w (среднее) 50w (пиковое)		Видео и хранилища
Интерфейс связи Серийный порт, 1 Гбит/с		Формат фотографии	JPEG
Видеоинтерфейс 1 Гбит/с, SDI		Формат видео	MP4
Температура среды		Формат кодирования	Х.264Х.265
Операционная температура -40°C-60°C		Видеопротокол	TS,RTSP,RTMP,UDP и т.д.
Температура хранения -45°C~70°C		Хранение	128 ГБ
Влияние 20 г, 11 мс.





Ключевые особенности двойных осей трех датчиков электрооптический под для системы БПЛА

распознавание объектов ИИ: распознавание человека, транспортного средства, судна и цели
Блокировка с помощью ИИ: автоматическое распознавание и отслеживание цели
AI Anti occlusion Tracking: Объектовое распознавание с помощью стабильного отслеживания Двуосевая стабильность: полная изоляция углового движения носителя
Фотография и запись с помощью двух датчиков: поддерживает пост-анализ
Электронная стабилизация изображения: стабильный опыт на уровне субпикселей
Задержка антисвязи: движущиеся объекты, точное блокирование
Признание и отслеживание нескольких объектов: поддерживает блокировку объектов клавиатурой и блокировку объектов голосом
Удаленное обновление веб-страницы: удаленная поддержка, ответ второго уровня

Эффект признания
