200 мм. Две оси 3 сенсора Электро-оптическая капсула для наблюдения и распознавания

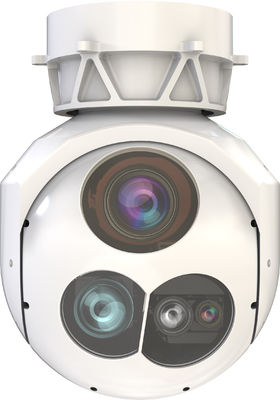

Этот EO Pod представляет собой двухосевое, двухкадровое устройство, оснащенное встроенной телекамерой с непрерывным оптическим зумом 30x, инфракрасной съёмкой, охлажденной в середине волны, и лазерным иллюминатором.Он включает в себя интегрированные модули противозадержки.QG-200T в основном используется в приложениях наблюдения, таких как визуализация, обнаружение, позиционирование, направление, отслеживание,и распознавание наземных объектовЕго конструкция предназначена для широкого спектра операций, включая инспекцию линии, расследование аварий, аварийное реагирование, сбор доказательств правоохранительных органов,а также борьба с терроризмом и беспорядками.

Параметр 2 оси 3 датчиков Электрооптическая капсула для наблюдения и распознавания объектов



Серво		Телевидение
Диапазон курса N×360°		Группа	00,4 мкм ≈ 0,9 мкм
Диапазон наклона -120° ≈ 40°		Соотношение разрешения	1920×1080
постоянство в точности ≤100urad ((2°/1Hz,1°/2Hz частотное колебание)		Фокальная длина	F=4,3 ∼129 мм
Угловое измерение Точность ≤ 1 мrad		Угол обзора	630,7° ≈ 2,3°
Угловая скорость ≥ 60°/с		Оптический зум	30X
Угловое ускорение ≥ 150°/с2		Диапазон обнаружения	Человек 6 км, автомобиль 15 км.
Отслеживание одного объекта		Расстояние распознавания	Человек 2 км, транспортное средство 8 км.
Цель Тип общих целей		IR
Скорость отслеживания ≥32 пикселя/кадр		Группа	3μm5μm
Скорость обновления кадров ≥ 50 FPS		Время охлаждения	≤6 мин
Отслеживание множества объектовn		Соотношение разрешения	640×512
Объект Тип человека, транспортного средства, судов, самолетов		Пиксели	15 мкм
Отзыв ≥ 90%		Фокальная длина	40 ≈ 220 мм зум/F4.0
Точность ≥ 80%		Угол поля обзора	130,75° ≈ 2,5°
Минимальный размер цели 32×32 @1080P		Диапазон обнаружения	Человек 4,6 км, транспортное средство 20,0 км
Целевое количество отслеживания ≥ 20		Расстояние распознавания	Человек 1,1 км, автомобиль 5,0 км
Уровень перехода отслеживания ≤15%		Лазер Диапазон Поисковик
Скорость перехода отслеживания ≥20FPS		Группа	1064 нм
Размер интерфейса		Энергия импульса	40 мДж
Размер ≤ Φ200mm×260mm		Диапазон действия	300м8000м
Масса ≤ 5,5 кг		Точность диапазона	± 5 м
Силовое питание	18°32VDC ((с возможностью защиты от пиков и перенапряжений)	Метод и схема кодирования освещения	Точный частотный код с длительностью одного освещения не менее 25 секунд (кодирование может быть установлено).
Потребление 20w (среднее) 50w (пиковое)		Видео и хранилища
Интерфейс связи Серийный порт, 1 Гбит/с		Формат фотографии	JPEG
Видеоинтерфейс 1 Гбит/с, SDI		Формат видео	MP4
Температура среды		Формат кодирования	Х.264Х.265
Операционная температура -40°C-60°C		Видеопротокол	TS,RTSP,RTMP,UDP и т.д.
Температура хранения -45°C~70°C		Хранение	128 ГБ
Влияние 20 г, 11 мс.





Ключевые особенности двойных осей трех датчиков электрооптический под для системы БПЛА

распознавание объектов ИИ: распознавание человека, транспортного средства, судна и цели
Блокировка с помощью ИИ: автоматическое распознавание и отслеживание цели
AI Anti occlusion Tracking: Объектовое распознавание с помощью стабильного отслеживания Двуосевая стабильность: полная изоляция углового движения носителя
Фотография и запись с помощью двух датчиков: поддерживает пост-анализ
Электронная стабилизация изображения: стабильный опыт на уровне субпикселей
Задержка антисвязи: движущиеся объекты, точное блокирование
Признание и отслеживание нескольких объектов: поддерживает блокировку объектов клавиатурой и блокировку объектов голосом
Удаленное обновление веб-страницы: удаленная поддержка, ответ второго уровня

Эффект признания
